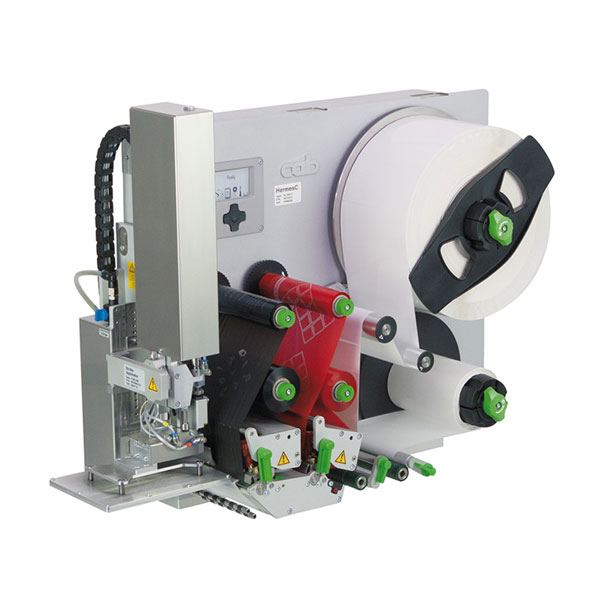

德国CAB即时贴标手臂 4126/4136
压贴垫片，可精准将标签压贴于平坦的表面上
压贴垫片加装弹簧伸缩，可贴标在倾斜达 8° 的平面上
滚贴垫片，当产品于平面输送时标签会滚贴于产品表面上
CAB贴标手臂 4126/4136技术参数
| 贴标手臂 | 4126L-300 | 4126L-400 | 4136L-300 | 4136L-400 |
|---|---|---|---|---|
| 行程长度 mm | 300 | 400 | 300 | 400 |
| 产品高度 | 可变动 | 可变动 | 可变动 | 可变动 |
| 水平线性滑轨 mm | 25 | 25 | 25 | 25 |
| 贴标位置 | 上方, 底部, 侧面 | 上方, 底部, 侧面 | 上方, 底部, 侧面 | 上方, 底部, 侧面 |
| 运作气压值 bar | 4,5 | 4,5 | 4,5 | 4,5 |
| 吹管数量 | 1 | 1 | 2 | 2 |
| 贴标速度 约 贴标循次数/分 | 20 | 20 | 20 | 20 |
| 压贴垫片 | 4126L-11 F, 4126L-12 F, 4126L-19 F | - | ||
| 标签宽度 mm | 46-174 | - | ||
| 标签高度 mm | 20-100 | - | ||
| 产品距离到贴标主机下缘距离 mm | 220 | 320 | - | |
| 垫片深入凹槽高度 F mm | <50 | - | ||
| 产品位置 | 静止 | - | ||
| 压贴垫片加装弹簧伸缩 | 4126L-3900 | 4136L-3900 | ||
| 标签宽度 mm | 80-174 | 80-174 | ||
| 标签高度 mm | 80-150 | 151-350 | ||
| 产品距离到贴标主机下缘距离 mm | <215 | <315 | <215 | <315 |
| 产品位置 | 静止 | 静止 | ||
| 滚贴垫片 | 4126L-4900 | 4136L-4900 | ||
| 标签宽度 mm | 50-174 | 50-174 | ||
| 标签高度 mm | 80-150 | 151-356 | ||
| 产品距离到贴标主机下距离 mm | 245-275 | 345-375 | 275-360 | 375-460 |
| 产品位置 | 直线移动 | 直线移动 | ||
1、由贴标主机座以下到贴标位置长度 100 mm 、标签高度 40 mm、打印速度 100 mm/s 所计算得出
2、若垫片深入凹槽高度大于 25 mm，必须调整 Hermes+ 保护外盖。
